Vixar TransMotionでウェイトマップを設定する方法

Vixar TransMotionでウェイトマップを設定する方法

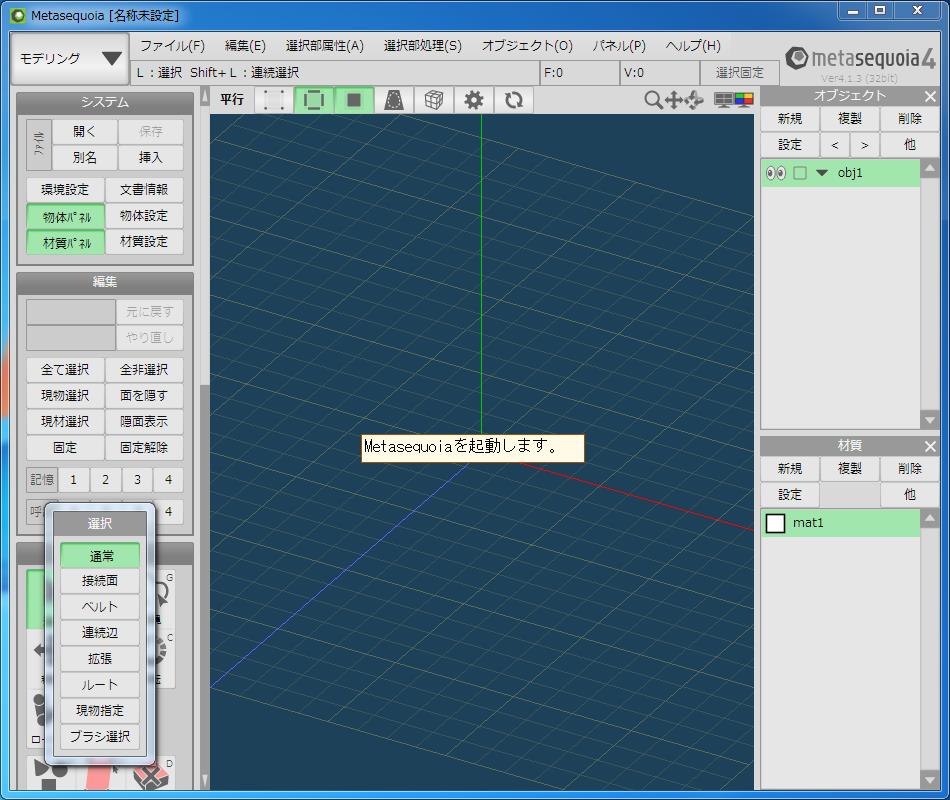

Metasequoiaを起動します。

Vixar TransMotionでウェイトマップを設定する方法

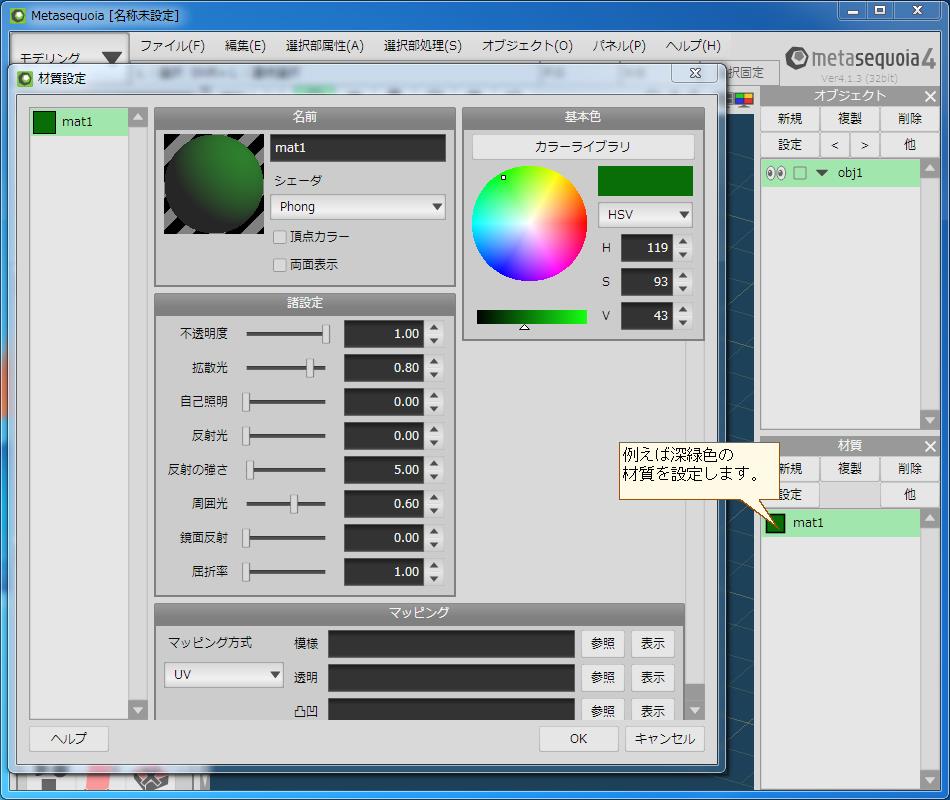

例えば深緑色の
材質を設定します。

Vixar TransMotionでウェイトマップを設定する方法

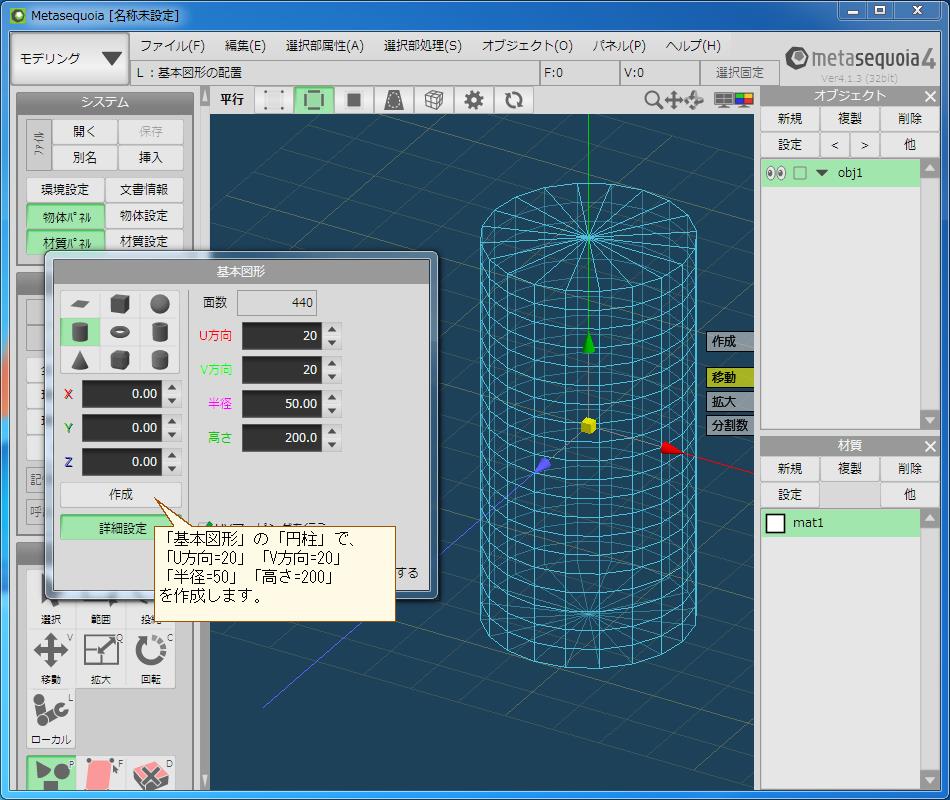

「基本図形」の「円柱」で、
「U方向=20」「V方向=20」
「半径=50」「高さ=200」
を作成します。

Vixar TransMotionでウェイトマップを設定する方法

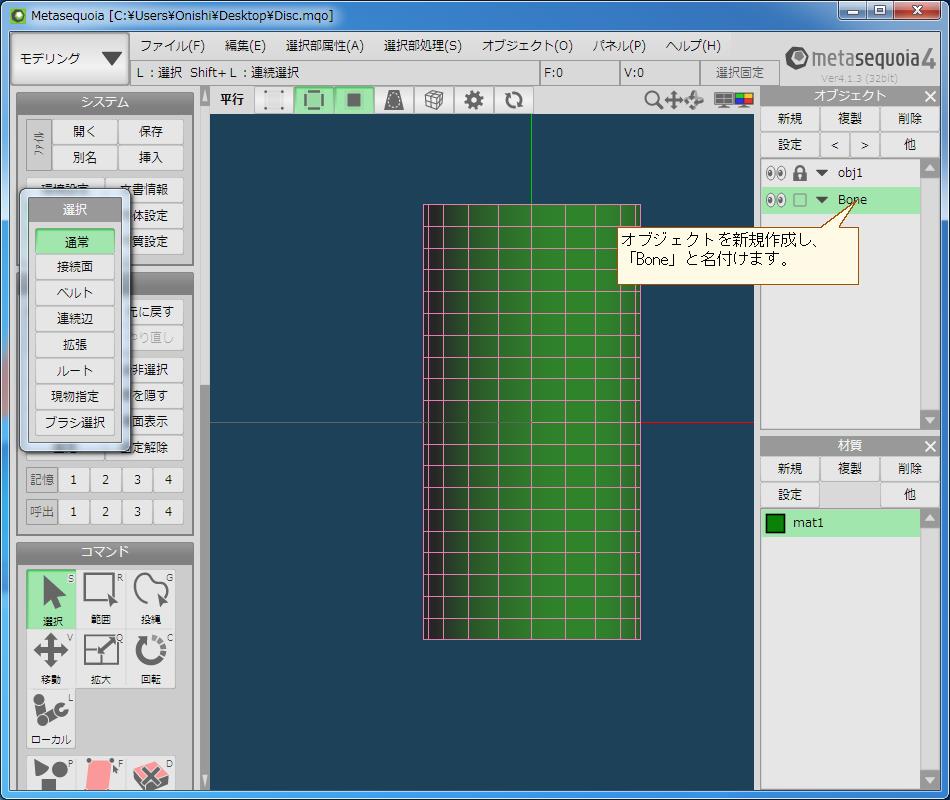

オブジェクトを新規作成し、
「Bone」と名付けます。

Vixar TransMotionでウェイトマップを設定する方法
「面の生成」で三角形のポリゴンを
繋げてボーンとして作成します。

Vixar TransMotionでウェイトマップを設定する方法

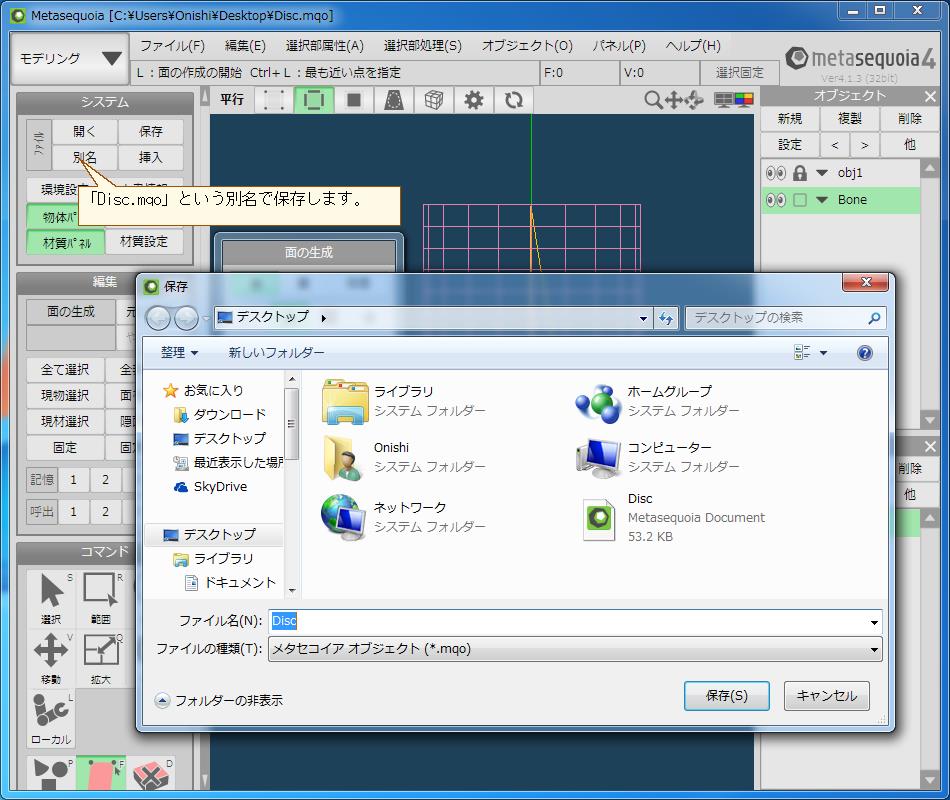

「Disc.mqo」という別名で保存します。

Vixar TransMotionでウェイトマップを設定する方法

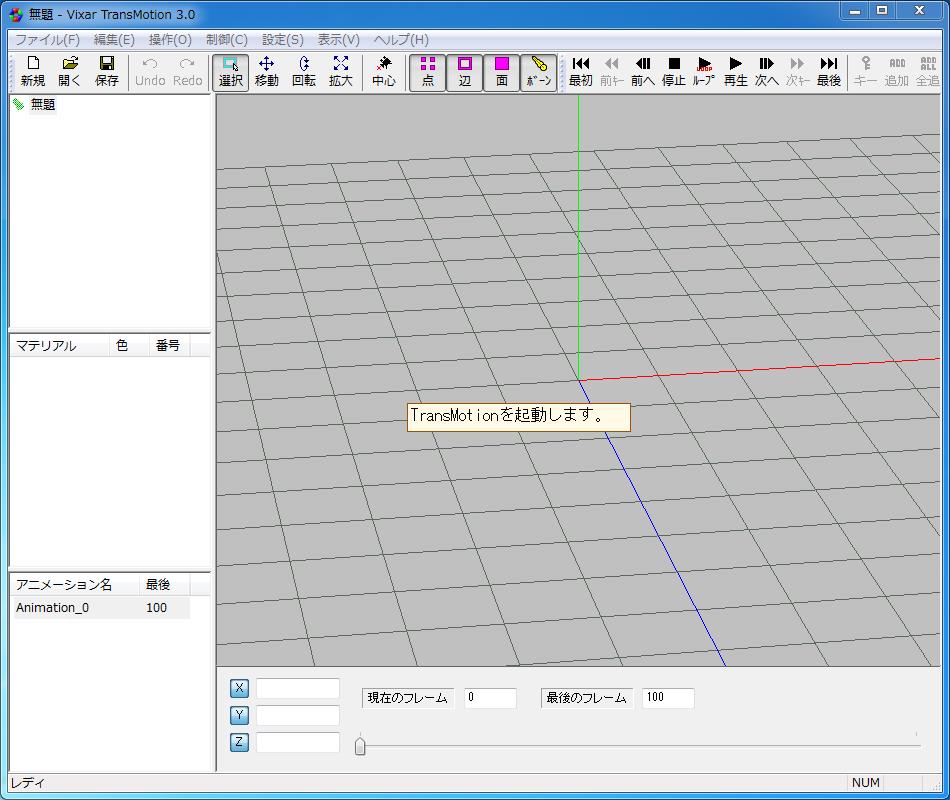

TransMotionを起動します。

Vixar TransMotionでウェイトマップを設定する方法

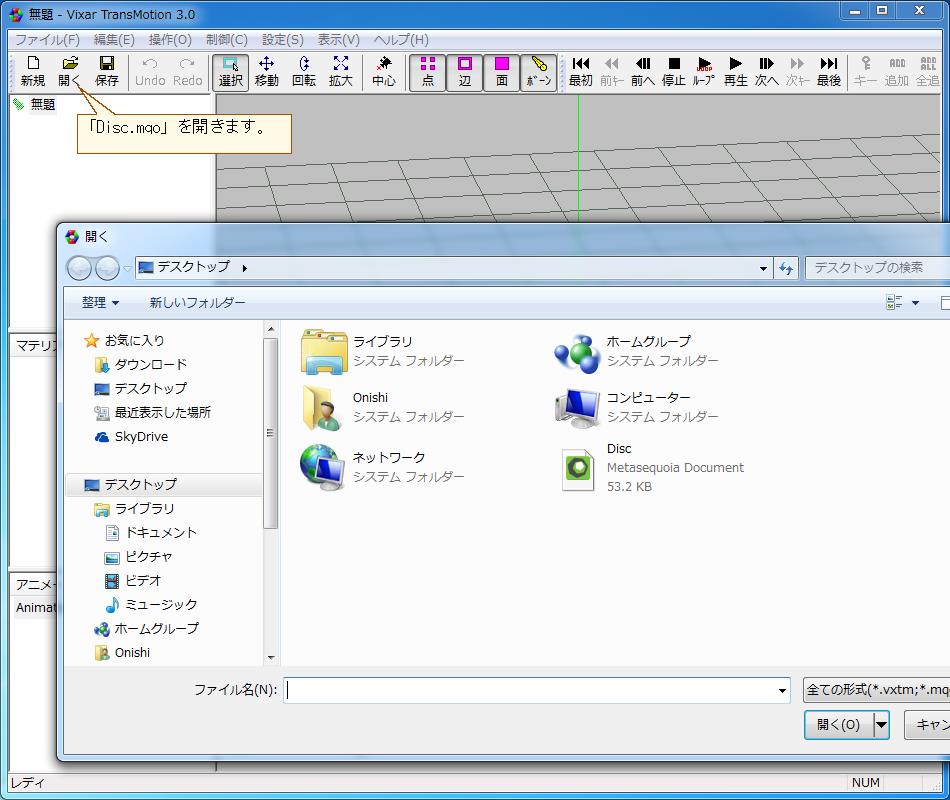

「Disc.mqo」を開きます。

Vixar TransMotionでウェイトマップを設定する方法

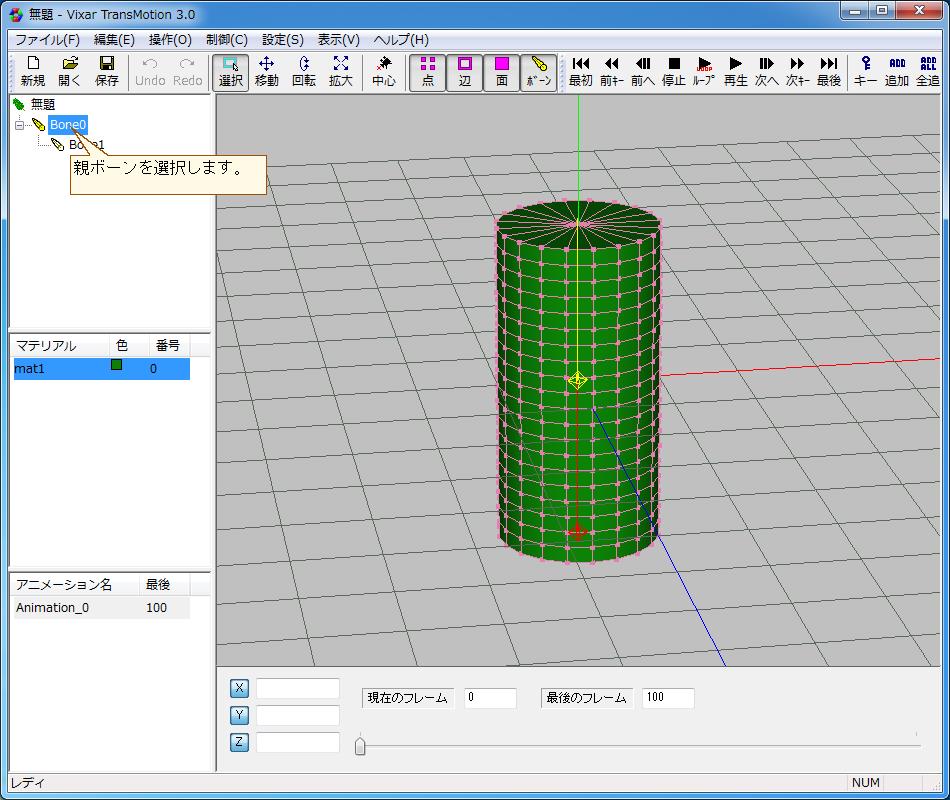

親ボーンを選択します。
ボーンが赤くなります。

Vixar TransMotionでウェイトマップを設定する方法

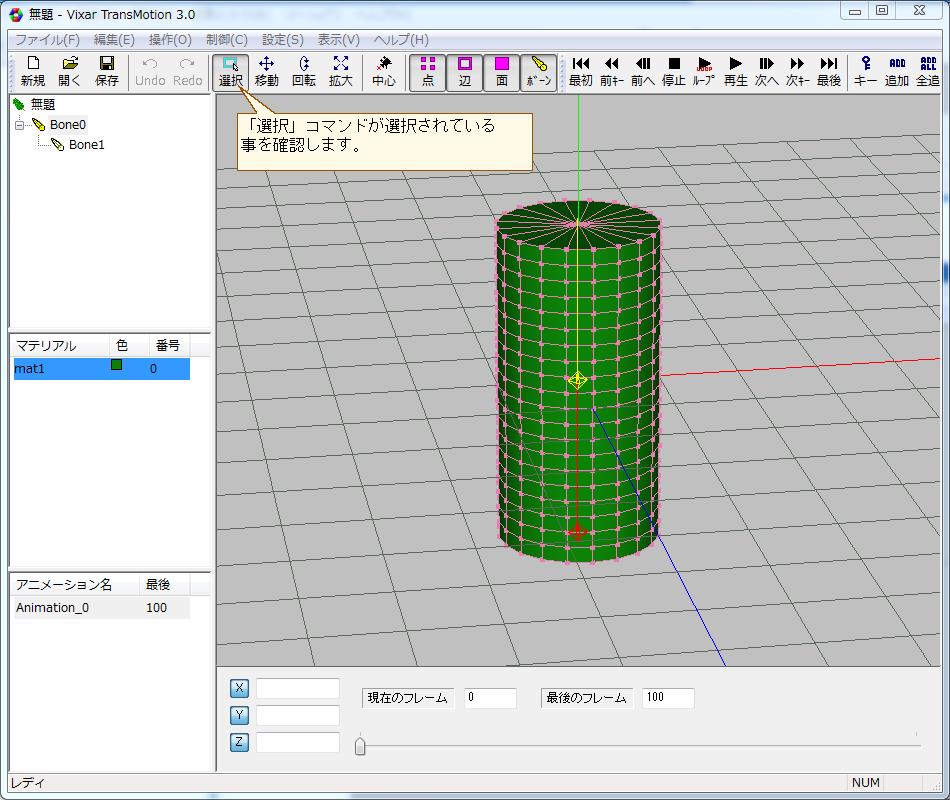

「選択」コマンドが選択されている
事を確認します。

Vixar TransMotionでウェイトマップを設定する方法

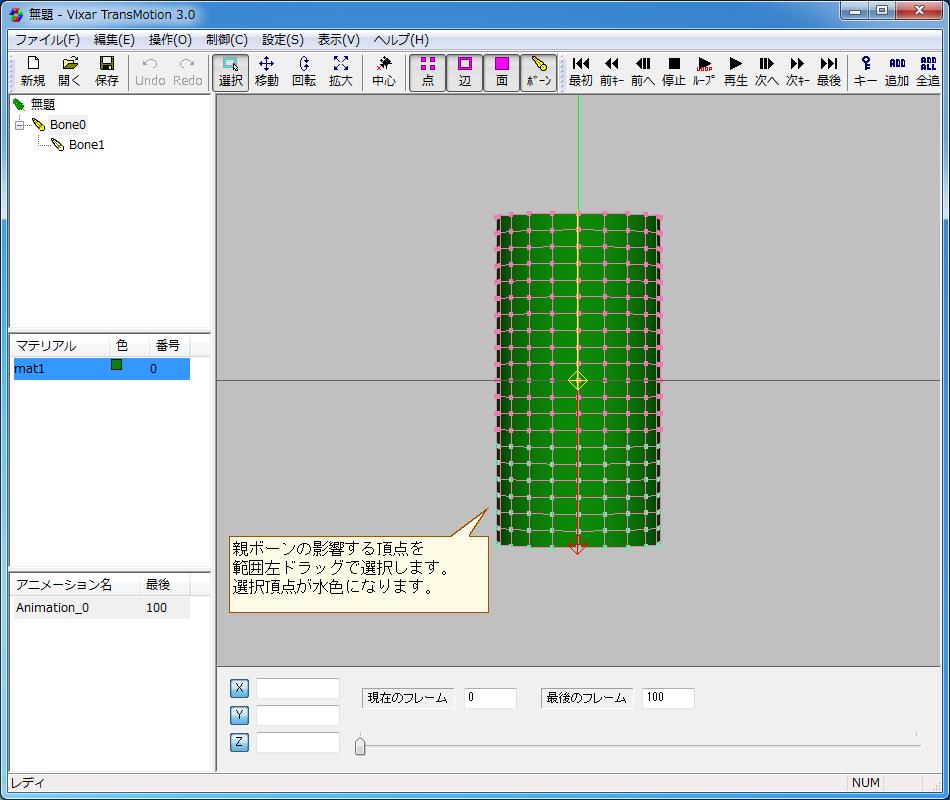

親ボーンの影響する頂点を
範囲左ドラッグで選択します。
選択頂点が水色になります。

Vixar TransMotionでウェイトマップを設定する方法

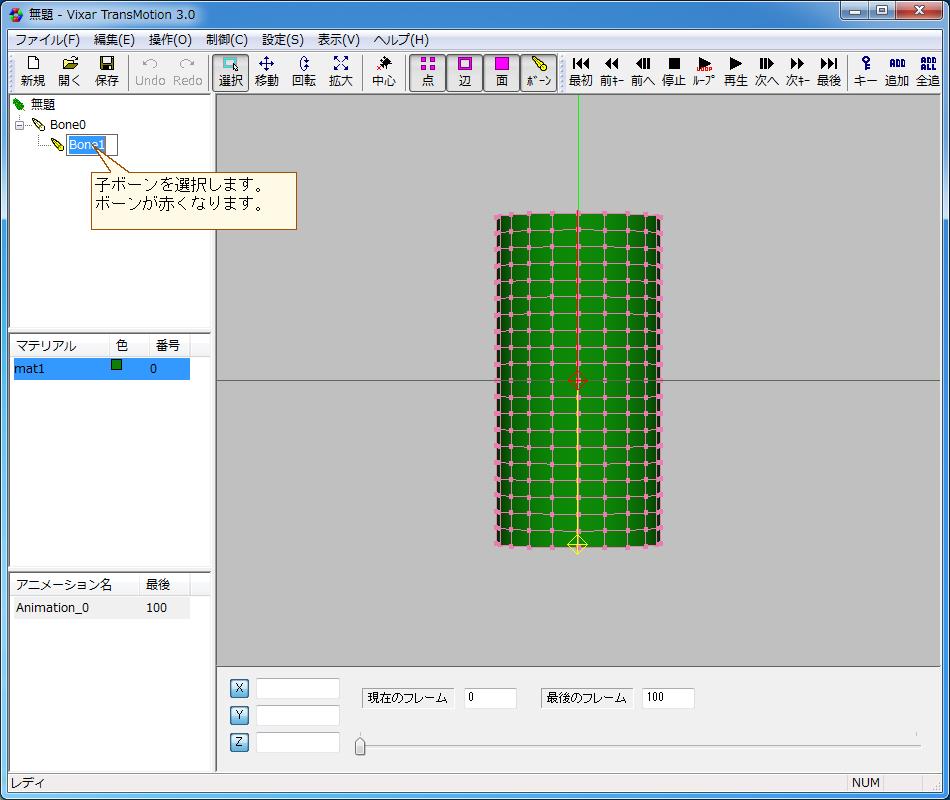

子ボーンを選択します。
ボーンが赤くなります。

Vixar TransMotionでウェイトマップを設定する方法

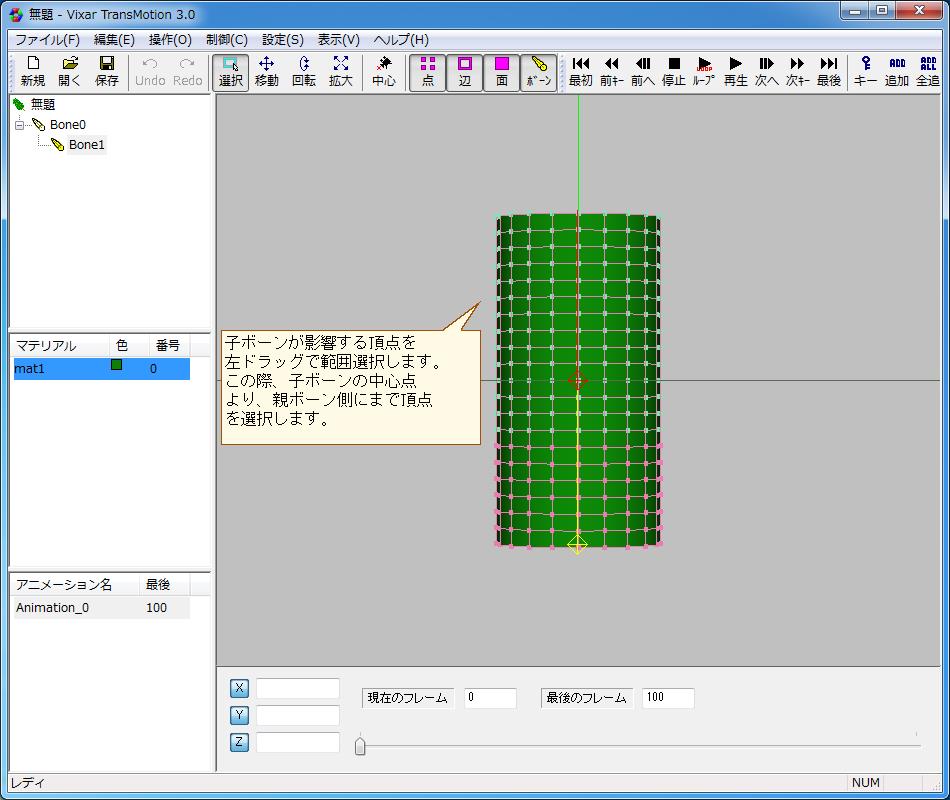

子ボーンが影響する頂点を
左ドラッグで範囲選択します。
この際、子ボーンの中心点
より、親ボーン側にまで頂点
を選択します。

Vixar TransMotionでウェイトマップを設定する方法

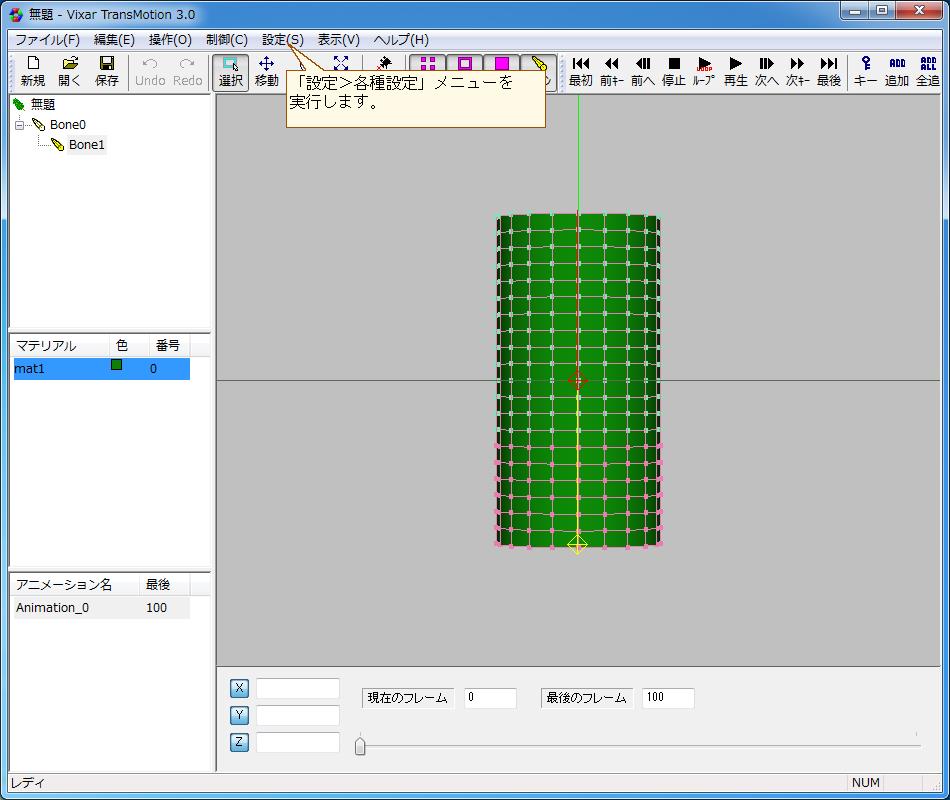

「設定>各種設定」メニューを
実行します。

Vixar TransMotionでウェイトマップを設定する方法

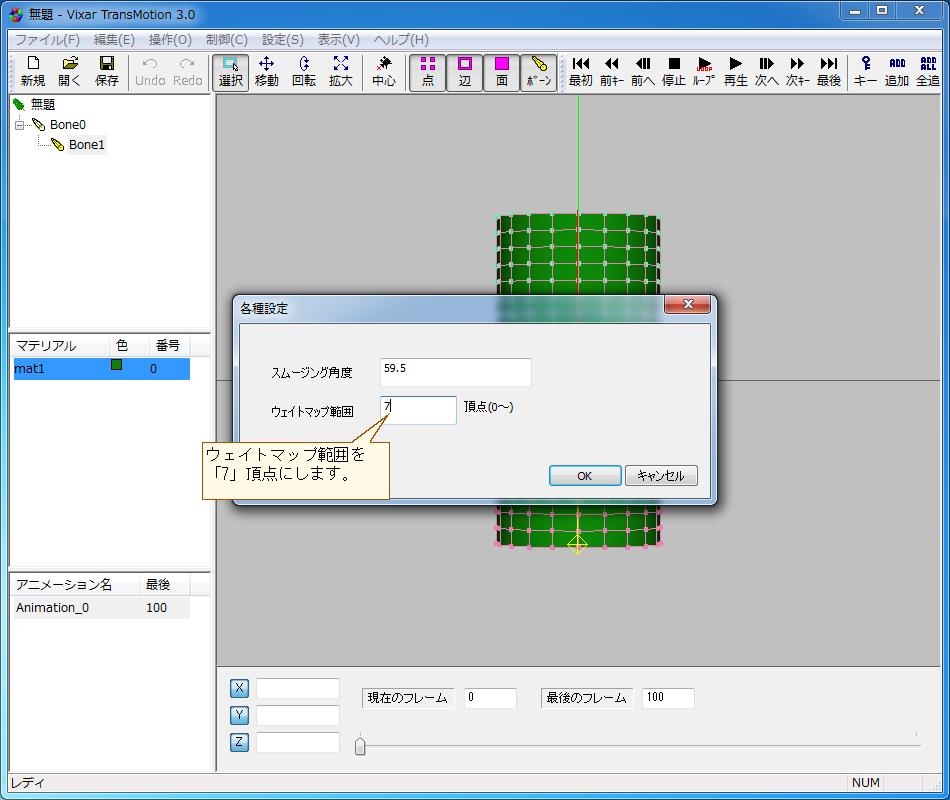

ウェイトマップ範囲を
「7」頂点にします。

Vixar TransMotionでウェイトマップを設定する方法

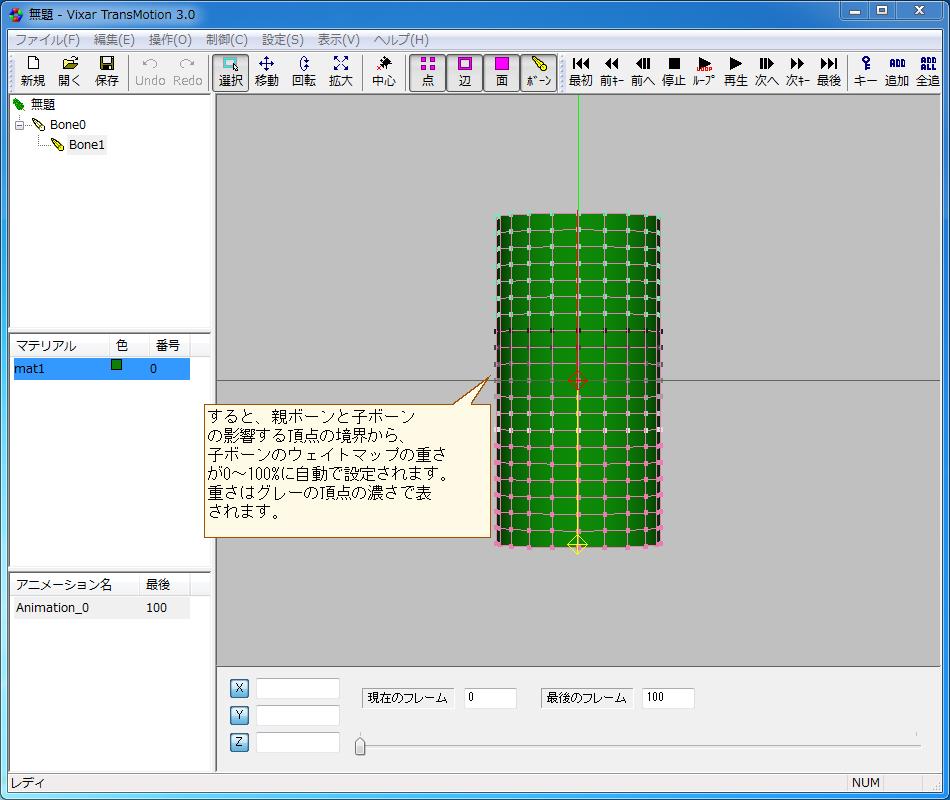

すると、親ボーンと子ボーン
の影響する頂点の境界から、
子ボーンのウェイトマップの重さ
が0~100%に自動で設定されます。
重さはグレーの頂点の濃さで表
されます。

Vixar TransMotionでウェイトマップを設定する方法

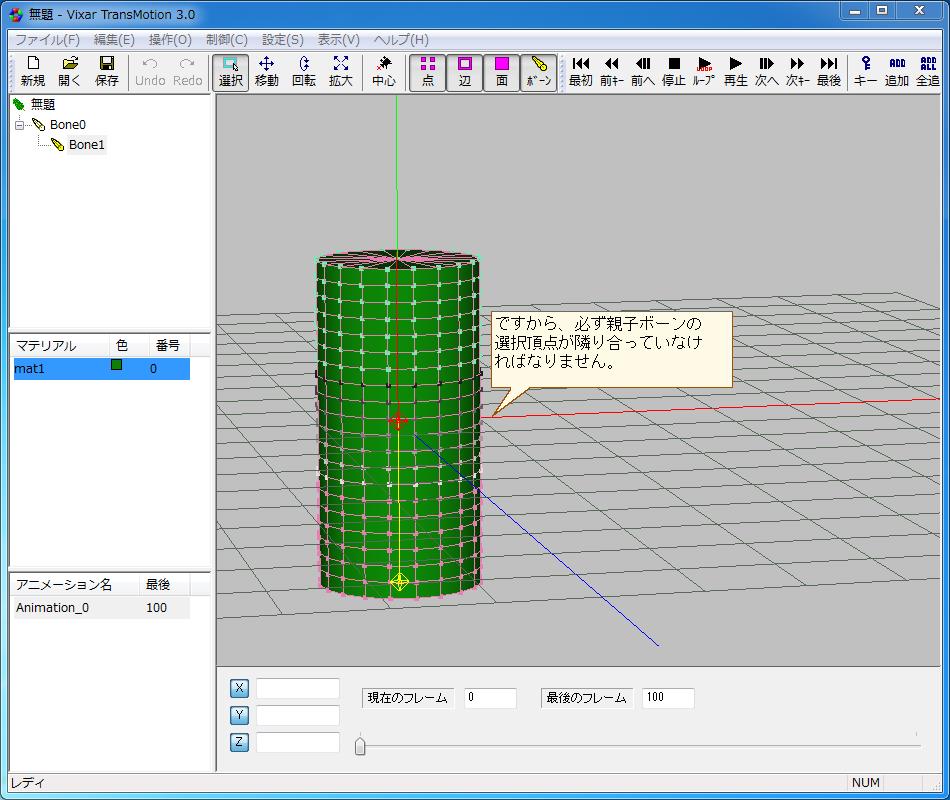

ですから、必ず親子ボーンの
選択頂点が隣り合っていなけ
ればなりません。

Vixar TransMotionでウェイトマップを設定する方法

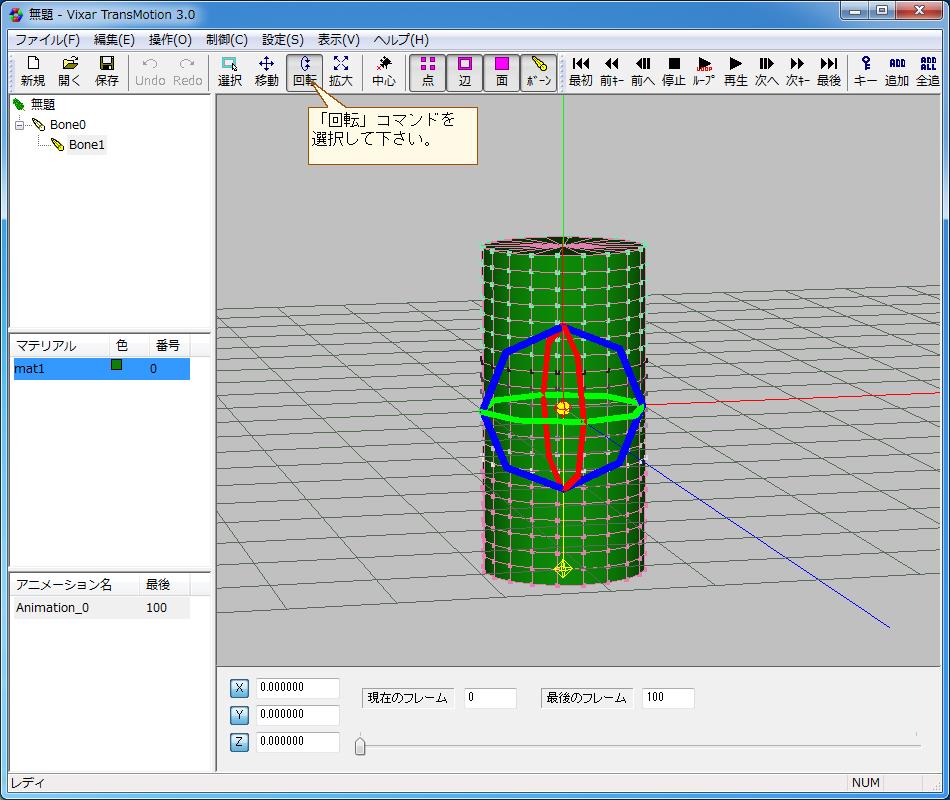

「回転」コマンドを
選択して下さい。

Vixar TransMotionでウェイトマップを設定する方法

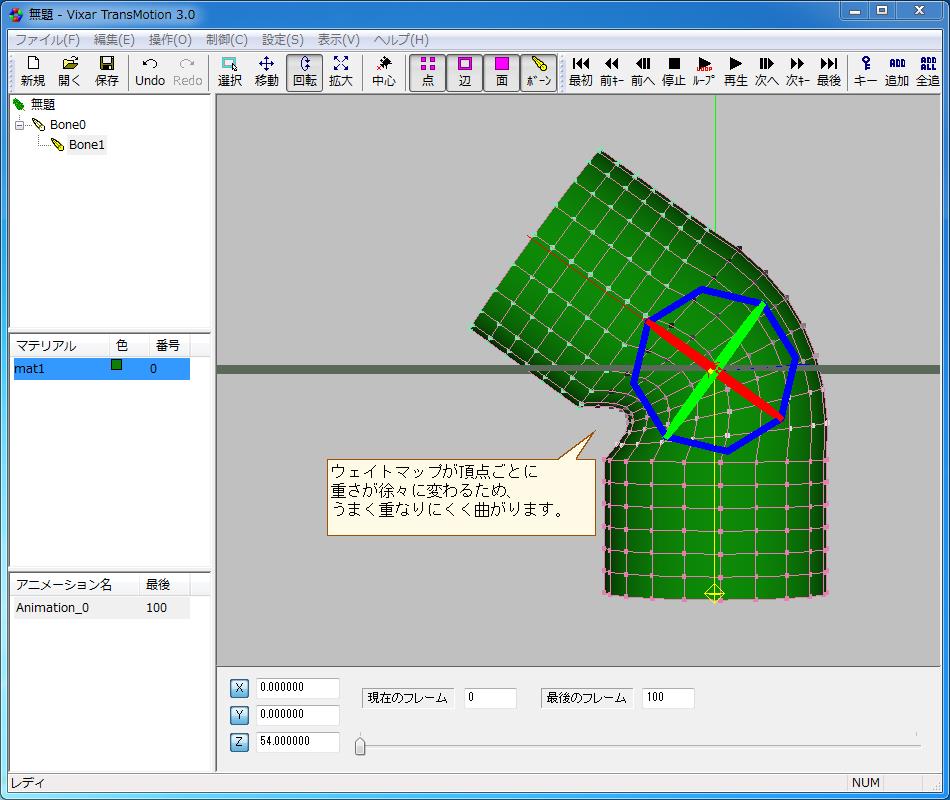

ウェイトマップが頂点ごとに
重さが徐々に変わるため、
うまく重なりにくく曲がります。
